基于金屬熱電效應，將被測定溫度轉換為電量變化的裝置，被稱為熱電式傳感器。 工業熱電偶、測溫電阻體、雙金屬溫度計等都很常見，但熱電偶是傳統的，使用了迄今為止的測溫傳感器。 本文簡要介紹熱電偶的轉換原理和電路特點。

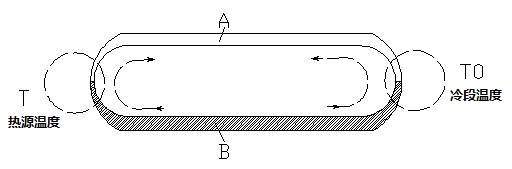

1 .熱電偶熱電效應:將兩個不同的導體或半導體連接起來(如圖所示)，構成閉合電路。 將這種裝置的兩個連接器設置在不同的熱源t、T0上時，會產生熱電動勢。

在熱電偶材料不變的情況下，熱電偶熱電動勢EAB(T，T0)為溫度t、T0的函數差。 公式如下

EAB(T，t0)=f(t)> f(T0 )

由于冷卻溫度T0恒定，因此在恒定材料熱電偶中，其總熱電動勢與溫度t具有一值函數的關系

EAB(T，t0)=f(t)> c.c

c； <； br/>； 常數依賴于固定溫度T0

因此，在實際測溫過程中，該關系式的應用意義極廣。

2 .熱電偶電路的一些情況:

①如果熱電偶電路中的兩個導體相同，則與兩個觸點溫度無關，熱電偶電路中的總熱電動勢為0

②熱電偶的兩接點溫度相同，導體a、b不同，熱電偶電路中的總熱電動勢也為0

③熱電偶AB的熱電動勢與材料a、b的中間溫度無關，只與接點溫度有關

④熱電偶AB接點溫度T2、T3下的熱電動勢是熱電偶的接點溫度T1、T2和T2、T3下的熱電動勢的總和.

⑤熱電偶電路與第三材料導體連接時，如果其兩端溫度相同，則導入的導體不會影響熱電偶的熱電動勢，被稱為中間導體法則

⑥溫度為T1、T2時，由導體a、b構成的熱電偶電動勢為AC和CB兩個熱電偶電動勢的合計。 EAB(T1，T2)=EAC(T1，T2)+ECB(T1，T2 )

目前，WR型熱電偶使用zui較多的導體AB

WRLBT (鉑銠-鉑)測溫范圍為0~1300℃，短期達到1600℃

WREU (鎳鉻合金)的測溫范圍為0~900℃，短期達到1200℃，在還原性介質中，只能測溫500℃以下

WREA (鎳鉻合金) ( 600℃以下，短期800℃)和鉑銠30-鉑銠6/WRLL長期使用能承受1600℃的高溫介質，短期達到1800℃。
